Шина монтажная оцинкованная ШМ203 №20, 3000 мм
Шина монтажная оцинкованная ШМ203 №20, 3000 мм

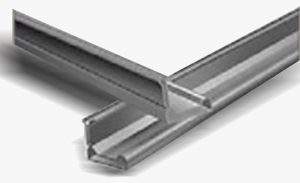

Монтажная шина ШМ203, или шинорейка №20, предназначена для изготовления фланцевых рамок прямоугольных воздуховодов и фасонных изделий. Фланцы используются для соединения прямых участков, отводов, переходов и других элементов вентиляционной системы.
При изготовлении рамки шину нарезают по размерам сторон воздуховода. Отрезки профиля соединяют монтажными уголками типа №20, после чего собранную рамку устанавливают на торец изделия.
Шина изготовлена из оцинкованной стали. Профилированное сечение и рёбра жёсткости помогают рамке сохранять геометрию при изготовлении, транспортировке и монтаже вентиляционной системы.
Основные характеристики:
- обозначение — ШМ203;
- тип профиля — №20;
- длина — 3000 мм;
- материал — оцинкованная сталь;
- назначение — изготовление фланцевых рамок;
- применение — прямоугольные воздуховоды и фасонные изделия;
- совместимые элементы — монтажные уголки типа №20;
- единица продажи — штука длиной 3 м.
Между соединяемыми фланцами необходимо устанавливать уплотнительную ленту. Рамки стягиваются болтовым крепежом и при необходимости дополнительно фиксируются монтажными скобами.
Перед сборкой шину следует отрезать в размер, удалить заусенцы и проверить геометрию рамки. Тип и толщина шины выбираются с учётом размеров воздуховода, требуемой жёсткости и проектных условий.
